HJ5432C-D GPS打碼同步時鐘

概述：

  HJ5432C-D GPS打碼同步時鐘內置恒溫高穩晶振OCXO和高精度授時型GPS接收機,采用寒江泰福所特有的GPS頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與校準，使GPS馴服晶振的輸出頻率精確同步在GPS系統上，輸出更高準確度的頻率信號（24小時平均準確度<1e-12，gps鎖定狀態）。

   輸出的1pps時間信息是gps馴服晶振輸出10mhz信號經過10,000,000次分頻后得到1pps信號，是utc時間基準的“復現”，同時正弦波信號相位嚴格同步于時鐘頻率信號，不受gps秒脈沖短時間隨機跳變帶來的影響，這種特性可滿足對時間頻率要求嚴格的系統的需要。

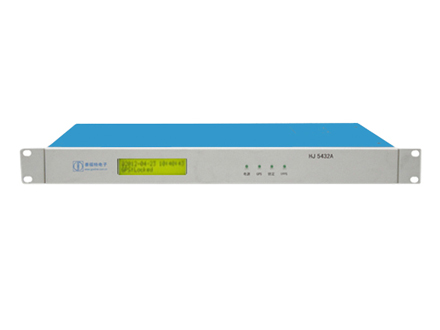

  HJ5432C-D 具有智能學習算法，在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載存儲器中。當GPS出現異?；虿豢捎脮r(shí)，HJ5432C能夠自動切換到保持模式，利用高效的智能保持算法，繼續提供高可靠性的時間和頻率基準信息輸出，在短時間內保持較高的精度。本時鐘前面板液晶屏能夠顯示時間、工作狀態等信息，同時具有電源、GPS、鎖定、1PPS等狀態指示燈。

  HJ5432C-D 能輸出打碼信號，接收外部觸發脈沖信號，通過DB-9針串口輸出觸發時刻的年月日時分秒毫秒微秒納秒信息，分辨率優于10ns。

特點：

◆1pps信號與10MHz信號相位一致

◆高效的智能保持算法

◆高準確度，24小時平均值優于1 x10-12

◆液晶和指示燈智能顯示

◆多路10MHz和1PPS信號輸出

◆高性能工業級元器件，穩定可靠，MTBF>80000小時

物理指標：

◆供電：交流220V±20%，50Hz±10%

◆功耗： <20W

◆物理尺寸標準機架1U機箱

◆重量約2kg

◆工作溫度范圍：-10℃～+50℃

◆濕度：95％無冷凝

技術參數：

◆輸出信號：10MHz

◆1路，SMA，標準正弦波，幅度≥10dBm，50Ω

◆2路，SMA，TTL電平，50Ω

◆準確度：<1E-12（GPS鎖定，24小時平均值）

　　　　  <5E-10（GPS斷開，保持24小時內）

◆穩定度：1s <1E-11

◆漂移：≤5E-10/日  ≤1E-7/年

◆20MHz、40MHz方波，各1路，SMA，與10MHz同源

◆1PPS 1路，SMA，TTL電平，50Ω

◆上升沿時間：<10 ns

◆極性:正脈沖

◆授時精度：30ns (RMS)

◆IRIG-B AC碼

◆2路，SMA，IRIG-B（122）Analog，Amplitide: 8.0Vp-p

◆IRIG-B DC碼   2路，SMA，TTL電平

◆時間信號：1路：DB-9 female，RS232電平

◆年月日時分秒，經緯高等信息

◆GPGGA、GPRMC語句 9600，N，8，1，N

◆打標輸出口（打碼輸出）

◆1路，DB-9 female,RS232電平，年月日時分秒毫秒微秒納秒（分辨率10ns）

輸入信號：

◆GPS天線輸入：1575.42MHz，BNC接頭

◆打碼脈沖輸入：BNC，TTL電平（通過撥碼開關控制上升沿或下降沿有效）

◆液晶顯示 ：北京時間年月日時分秒，可視衛星數及系統狀態

◆指示燈顯示：電源、GPS、鎖定、1PPS

配置清單：

◆主機1臺

◆30米蘑菇頭GPS天線及支架1個

◆1米電源線1根

◆DB-9串口數據線1根

◆產品說明書1本
