NTP服務器在電廠中的核心作用

  NTP服務器在電廠（發電廠、變電站等電力系統）中有著至關重要的作用，它為整個自動化控制系統、監測系統和安全防護系統提供統一、精準、可靠的時間基準。下面我為你詳細說明它在電廠中的主要應用與價值：

一、NTP服務器在電廠中的核心作用

  電廠的各個子系統（如DCS、PLC、保護裝置、監控系統、視頻監控等）需要統一的時間基準來保證事件記錄、報警、數據分析等的一致性。NTP服務器能通過網絡為這些系統提供毫秒級甚至微秒級的時間同步。

二、電廠系統中的典型應用場景

  1. DCS系統（分布式控制系統）DCS系統控制鍋爐、汽輪機、發電機等主要生產環節,NTP服務器保證各控制單元、操作員站、工程師站的時間統一;便于過程趨勢分析、事故追溯和報警排序;若無統一時間，事件記錄順序可能混亂，影響安全分析。

  2. 電力保護與監控系統繼電保護裝置、測控裝置、自動化終端（RTU）等要求高精度時標,借助NTP/PTP時間同步，可實現毫秒級對齊，保障保護動作順序正確,對于故障錄波分析尤為關鍵：只有時間一致，才能準確定位故障點。

  3. 廠區視頻監控系統,監控錄像的時間戳統一可方便事件回溯、安防取證;當報警與視頻同步后，可實現自動關聯回放，提高管理效率。

  4. 調度與計量系統,電能計量、數據采集、遠程通信等系統依賴標準時間,統一時標可確保電量結算、遠程抄表和調度指令執行記錄的精確性。

  5. 廠級信息化與管理系統,MIS、ERP、MES、SCADA系統等管理軟件也依賴NTP進行時間對齊,保障報表生成、生產記錄、操作日志等的時間一致性。

三、時間同步體系結構（典型架構）

     上層時源： GPS/北斗衛星提供UTC標準時間。

  中層設備： NTP服務器將衛星時間轉換成網絡時鐘。

  下層分發： 通過光纖或局域網分發到各控制、監測子系統。

四、安全與可靠性設計

  雙機冗余：通常采用主、備NTP服務器自動切換,多源授時：同時接收GPS、北斗、GLONASS等，防止單星源失效,內置銣鐘/恒溫晶振（OCXO）：在外部信號中斷時保持高穩定性,隔離網絡設計：保障與外網（如辦公網）之間的網絡安全。

五、使用效果與價值

  方面提升數據一致性 各系統記錄統一時序，提升數據可信度

  故障診斷精確到毫秒的事件序列，有助于快速定位問題

  安全防護防止時鐘漂移導致的誤動作

  管理效率調度、監控、計量等跨系統協同更加順暢

  法規合規符合國家電網及能源行業的時間同步標準（如DL/T 634、GB/T 22239）

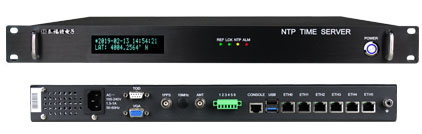

六、推薦設備特性（以HJ210系列為例）

  同時支持GPS/北斗雙模授時

  輸出方式：NTP、PTP、IRIG-B、PPS、串口授時

  網絡接口：10/100/1000M 自適應，以太網口

  時間精度：NTP ≤ 1ms，PTP ≤ 100ns

  支持雙電源、雙網口冗余設計

  可在電廠強電磁干擾、高溫、高濕環境下穩定運行
