電力系統對于PTP服務器的選擇及應用

一、PTP 在電力系統中的重要性

  隨著智能電網、數字化變電站、調度自動化以及新能源并網的發展，電力系統對于“高精度時間同步”的要求越來越高。

  傳統NTP時間同步精度通常在毫秒級，而電力行業很多場景已經需要：

· 微秒級同步

· 亞微秒級同步

· 全網統一時標

· 高可靠冗余授時

因此，基于 IEEE 1588 的 PTP（Precision Time Protocol，精密時間協議）成為電力行業核心時間同步方案。

二、電力系統為什么必須使用 PTP

1. 保護動作需要統一時間

在變電站中：

· 繼電保護

· 故障錄波

· PMU 相量測量

· 合并單元

· 智能終端

都需要統一時間基準。

如果時間不同步，會導致：

· 故障定位錯誤

· 波形分析異常

· 事件順序紊亂

· 誤判保護動作

2. 滿足IEC61850數字化變電站要求

數字化變電站大量采用：

· SV（采樣值）

· GOOSE

· IEC61850-9-2

這些系統要求網絡內所有設備保持高精度同步。

PTP可提供：

· 亞微秒同步

· 硬件時間戳

· 實時同步補償

遠優于傳統NTP。

3. 滿足廣域測量系統（WAMS）需求

電網調度中的：

· PMU

· WAMS

· 動態穩定監測

需要統一UTC時間。

否則無法：

· 對比不同站點相量

· 分析振蕩

· 進行故障定位

三、電力系統對PTP服務器的核心要求

1. 高精度

電力行業通常要求：

因此 PTP服務器必須支持：

· IEEE 1588v2

· 硬件時間戳

· Boundary Clock

· Transparent Clock

2. 高可靠性

電力系統屬于關鍵基礎設施。

因此要求：

· 雙電源冗余

· 雙網口冗余

· 雙北斗/GPS接收

· 熱備份

· 守時能力（Holdover）

即使衛星信號中斷，也能持續穩定授時。

3. 國產化需求

近年來，電力行業越來越重視：

· 國產CPU

· 國產操作系統

· 國產授時模塊

· 北斗優先

尤其：

· 國網

· 南網

· 發電集團

· 核電系統

都在推進國產化替代。

因此：

“雙北斗+國產化PTP時鐘服務器”
已經成為重要趨勢。

4. 抗干擾能力

電力現場存在：

· 強電磁干擾

· 高壓環境

· 雷擊風險

因此PTP服務器必須具備：

· 防雷設計

· EMC電磁兼容

· 工業級寬溫

· 抗浪涌

· 高穩定 OCXO/銣鐘

四、電力行業如何選擇PTP服務器

1. 看同步精度

重點關注：

· PTP輸出精度

· PPS精度

· 時間漂移

· 守時能力

推薦：

· ≤100ns級別

· 硬件時間戳

2. 看衛星系統支持

建議支持：

· 北斗BDS

· GPS

· GLONASS

· Galileo

電力行業更推薦：

· 雙北斗

· 北斗優先

原因：

· 自主可控

· 抗干擾能力更強

· 滿足國產化要求

3. 看協議兼容性

電力系統常見協議：

· PTP（IEEE1588v2）

· NTP/SNTP

· IRIG-B

· PPS

· TOD

· IEC61850

***的授時服務器通常支持：

“一機多協議輸出”。

4. 看網絡能力

重點：

· 千兆/萬兆接口

· Boundary Clock

· Transparent Clock

· VLAN

· QoS

因為PTP對網絡延遲非常敏感。

5. 看冗余設計

建議選擇：

· 雙電源

· 雙網卡

· 雙授時模塊

· 雙天線

避免單點故障。

五、PTP在電力系統中的典型應用

1. 數字化變電站

應用最廣泛。

同步對象：

· 合并單元 MU

· 智能終端 IED

· 保護裝置

· 故障錄波

實現：

· 統一采樣

· 精確事件排序

· 快速故障分析

2. 調度自動化系統

用于：

· SCADA

· EMS

· 調度主站

確保：

· 全網統一時間

· 告警一致性

· 日志統一

3. PMU 相量測量系統；PMU對時間精度極高

PTP可保證：

· 相角同步

· 實時動態監測

· 電網穩定分析

4. 新能源電站

包括：

· 光伏

· 風電

· 儲能

應用：

· 并網同步

· 功率控制

· 故障記錄

5. 電力通信系統

同步：

· SDH/PTN

· 通信基站

· 電力數據網

實現：

· 網絡統一時鐘

· 通信穩定運行

六、電力行業未來趨勢

1. 北斗化

未來將越來越多采用：

· 北斗獨立授時

· 雙北斗冗余

· 北斗三號

減少對GPS依賴。

2. 國產化

未來重點：

· 國產CPU

· 國產時鐘芯片

· 國產操作系統

· 國產 PTP 協議棧

3. 高精度化

未來要求：

· ns級同步

· 更強守時

· 更低抖動

尤其：

· 特高壓

· 新型電力系統

· 虛擬電廠

對時間同步要求更高。

七、總結

PTP 已成為現代電力系統核心時間同步技術。

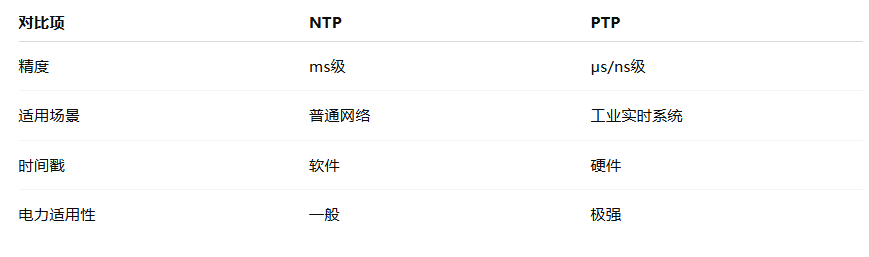

相比傳統NTP：

對于電力行業而言：

“高精度、高可靠、國產化、北斗化”
已經成為PTP服務器選型的核心方向。

特別是在：

· 數字化變電站

· 智能電網

· 新能源

· 廣域測量

· 電力通信

等領域，PTP將持續替代傳統授時方案，成為未來電力時間同步基礎設施的重要組成部分。
