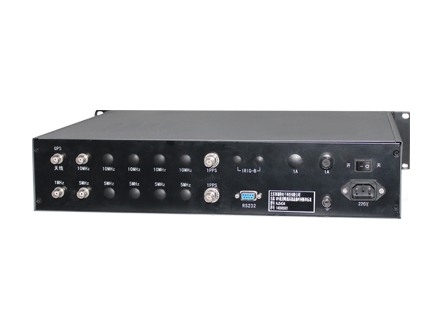

HJ5434 GPS時間頻率標準選用低相噪、低漂移的雙恒溫槽高穩晶振DOCXO（HP10811E）和高精度授時型GPS接收機,采用獨特的GPS頻率測控技術，對晶體振蕩器的輸出頻率進行精密測量與校準，使GPS馴服晶振的輸出頻率精確同步在GPS系統上，準確度優于1E-12，不用進行校準就能始終提供高精度的頻率信號。相當于一臺高性能的銣原子鐘，卻同時具有十分優良的短期穩定性和超低的相位噪聲。
HJ5434不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。GPS馴服晶振輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號。
HJ5434具有智能學習算法，在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性，并將這些參數存入板載存儲器中。當GPS出現異常或不可用時，HJ5434能夠自動切換到保持模式，根據歷史工作性能參數馴服晶振，繼續提供高可靠性的時間和頻率基準信息輸出。
HJ5434 GPS時間頻率標準是我公司研制設計的一款高端時鐘產品，其性能指標優于HP58503產品，廣泛應用于通信、計量與校準、數字廣播、天文觀測等領域。
主要特點：
內置低相噪超高穩雙恒溫槽晶振
高準確度、高穩定度、低相位噪聲，無漂移
具有智能學習算法
馴服、保持工作模式自動切換
高性能守時和保持精度
精確的時間、頻率基準，不用周期校準
技術參數：
| 輸出信號: | 10MHz 1路，BNC，標準正弦波，12dBm±1dB, 50Ω 準確度： <1E-12（GPS鎖定狀態，24小時平均值） <5E-11（GPS鎖定狀態，4小時后） <1E-10（GPS斷開狀態，保持24小時內） 穩定度： 10ms <1E-10 100ms <1E-11 1s <3E-12 10s <3E-12 100s <5E-12 相位噪聲: Hz （dBc/Hz） 10 -125 100 -135 1k -140 >10k -160 諧波： < -40 dBc 5MHz，1MHz各1路，指標同10MHz 1PPS: 2路，BNC，TTL電平，50Ω 定時精度 50ns（1б） 脈沖寬度 25μs 抖 動 750ps 上升沿 <10ns 保持精度 ±7μs（24小時） 監控接口: 1路，二進制，9600-N-8-1 GPS狀態，系統信息 選配：E1、IRIG-B碼、422/485、NTP等 |
| 顯示: | 指示燈：電源、GPS、1PPS、鎖定 液晶屏顯示年月日時分秒和GPS工作狀態 |
| GPS接收機: | 12通道，L1 C/A碼，授時精度：50ns 支持TRAIM算法，具備位置保持功能 |
| OCXO老化率: | 1E-10 |
| 物理及環境參數: | 尺寸： 2U機箱447×89×300mm 重量： <6Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 50W |
配置清單：
主機 1臺
高靈敏度授時天線 1個
30米電纜 1根
安裝支架 1套
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件:
Opt B：IRIG-B碼
Opt E：電信E1信號
Opt F：DCF77碼
Opt N：NTP模塊
供電方式可選：48V、24V、12V
避雷器、加長天線電纜
可按客戶需求定制
便攜式機箱
