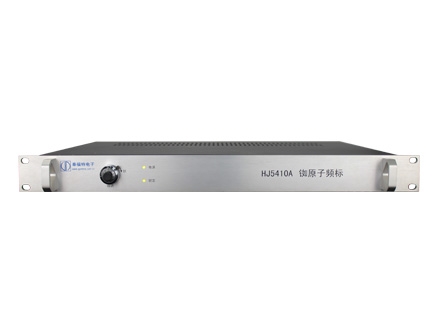

HJ5410A我公司精心設計、自行研制開發的一款高性能銣原子頻率標準源，采用進口優質銣振蕩器和精密控頻電路設計，具有鎖定快、低相噪、輸出信號豐富等優點，能夠為計量、通信等部門提供高精度頻率標準信號。
銣原子頻標基于銣原子能級躍遷結合光抽運技術形成的銣原子振蕩器。由晶體振蕩器(VCO)輸出的信號經過倍頻綜合后得到銣原子諧振器相關的微波激勵信號。諧振器將該信號相關處理(銣原子躍遷判定)后產生誤差信號，再經伺服電路反饋給壓控晶體振蕩器，使壓控晶振頻率鎖定在銣諧振器的中心頻率，從而實現以銣原子躍遷為參考的晶體振蕩器。鎖定晶體振蕩器頻率為10MHz，幅度為7dBm，經分配器變兩路。其中一路經驅動放大后輸出。另一路10MHz信號經整形、分頻、驅動放大為5MHz正弦波。分頻末級為1MHz，經選頻放大后輸出。
HJ5410A同時內置隔離分配放大器，能將適用于DC-160MHz任意波形（正弦波、方波、1PPS）輸入擴展為4路輸出，極大的方便了野外及實驗室應用。
特點:
l時頻計量標準器具
l鎖定快、低相噪、低漂移

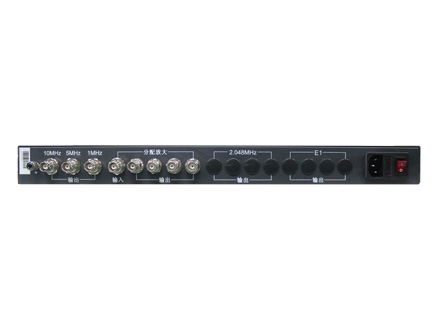

l1/5/10 MHz輸出
l內置一入四出分配放大器
l選件支持1pps外同步，內置可外同步的分頻秒輸出，提供高精度秒脈沖
l進口優質銣振蕩器，高可靠性，工業級元器件，MTBF>80000小時
技術指標：
| 輸出信息： | 10MHz 1路，BNC接口 正弦波，12dBm±1dB，50Ω驅動 漂移：≤1E-12/日 ≤3E-11/月 開機特性：5E-10 （開機5分鐘） 穩定度： ＜6 E -10/1ms ＜1 E -10/10ms ＜6 E -11/100ms ＜1 E -11/1s ＜5 E -12/10s ＜1 E -12/100s 相位噪聲： ≤ -80dBc/Hz @1Hz ≤ -100dBc/Hz @10Hz ≤ -130dBc/Hz @100Hz ≤ -150dBc/Hz @1kHz ≤ -160dBc/Hz ≥10kHz 失真 諧波: ≤-50dBc 非諧波: ≤-100dBc 頻率重現性 ＜5 E -11 (斷電24小時后) 5MHz，1MHz各1路 指標同10MHz |
|---|---|
| 隔離分配放大器接口： | 輸 入：1路，BNC，阻抗：50Ω 幅度：≤4V（峰值）：≤5V/TTL 波形：任意 帶寬：DC---160MHz 輸 出：4路，BNC，阻抗：50Ω 增益：1 隔離：≥ 40dB |
| 頻率調節: | 前面板手動頻率微調（多圈電位器） 頻率調節靈敏度：（2~3）E-12/格 頻率調節最大范圍：±2 E -9 |
| 磁場靈敏度： | ＜2 E -11/高斯(水平面或X.Y軸) ＜1 E -10/高斯(三維或Z軸) |
| 顯示： | 指示燈顯示電源、鎖定 |
| 物理及環境參數： | 尺寸： 19”標準 1U標準機箱 寬444mm，深350mm，高44 mm 重量： <2Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃―+55℃ 存貯溫度：-30℃―+60℃ 濕度： 95％無冷凝 功耗： 50W 符合GJB2242-94《時統設備通用規范》3.9.1中關于電磁兼容的規定 |
配置清單：
| 主機 1臺 |
| 1米電源線 1根 |
| 中文說明書 1本 |
| 可選配置： Opt B：IRIG-B（DC、AC）碼輸出 Opt E：電信E1信號輸出 Opt F：DCF77碼輸出 Opt G：GPS接收機馴服功能 Opt N：NTP模塊輸出 Opt P：增加同步分頻秒接口 同步入：1路，BNC，TTL電平，將外同步1pps信號接入 同步觸發（按鈕）：按下此按鈕，持續1秒，即輸出1PPS前沿與輸入1PPS（持續1秒內出現的）前沿對齊。每按一次，同步一次。 分頻出：1路，BNC，TTL電平，前沿≤10ns， 1PPS同步分頻秒輸出，同步（按下同步按鈕）后，由原子鐘保持。 同步輸出精度： ±50 ns 可選擇便攜式機箱（HJ5410B） 冗余供電方式可選：48V、24V、12V 可定制輸出TTL電平方波頻率信號 可定制2.048MHz等頻點輸出 |
