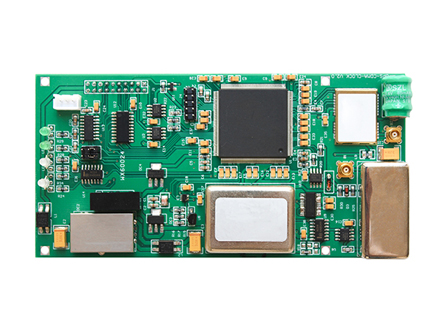

HJ5442M-1-SPGS-V2 GPS恒溫晶振基站時鐘模塊是泰福特電子針對tetra集群通信系統等系統推出的一款同步時鐘模塊，該時鐘應用泰福特專有的時間頻率測控技術，選用高精度授時型GPS接收機馴服高穩晶振OCXO，使高穩晶振的輸出頻率精密同步在GPS系統上，輸出高精度的頻率和時間信號基準。
HJ5442M-1-SGPS-V2 具備同步精度高、啟動時間快、性能穩定可靠、輸出信號豐富。
特點：
輸出信號豐富：2路10MHz正弦波、1路9.216MHz方波、1路61.2S脈沖信號
智能馴服：HJ5442M-1-SGPS-V2具有智能學習算法，在馴服晶振過程中能夠不斷“學習”高穩晶振的漂移等特性，并將這些參數存入板載存儲器中，當GPS出現異常或不可用時，HJ5442M-1能夠自動切換到保持模式（Hold-over mode），利用高效的智能保持算法，繼續提供高可靠性的時間和頻率基準信息輸出，在短時間內保持較高的精度GPS時鐘鎖定后，若GPS失鎖，GPS時鐘進入保持狀態，24小時內PP2S與UTC比較，漂移累積小于8.7us。
技術參數：
| 輸出信息： | 10MHz頻率信號 2路，MCX接口，正弦波，50Ω 準確度：<1E-12（GPS鎖定，24小時平均值） 保持精度：<5E-10（GPS斷開，保持24小時內） 穩定度： 1s<1E-11 相位噪聲： 1 Hz -80 dBc/Hz 10 Hz -120 dBc/Hz 100 Hz -135 dBc/Hz 1 kHz -140 dBc/Hz 10 kHz -145 dBc/Hz 9.216MHz頻率信號(*牛頭插座) 1路，M-LVDS電平，與10MHz信號同源 61.2S秒脈沖信號(*牛頭插座) 1路，M-LVDS電平，脈沖1/9.216M，108.5nS TOD信號(*牛頭插座) 1路，RS422電平，時間、系統狀態、告警等信息 |
| 指示燈： | GPS未鎖定/GPS鎖定：紅綠雙色 系統非正常/系統正常：紅綠雙色 （PP2S與UTC 時間相差是否小于870ns） 頻率鎖定：綠色亮滅 保持：綠色亮滅 |
| GPS接收板: | 16并行通道GPS OEM板 接收L1,C/A碼信號-1575.42MHz 時間精度30ns（RMS） 定位精度優于5m（CEP） 冷啟動29s 溫啟動29s 熱啟動<1s 捕獲/跟蹤靈敏度優于-160dBm |
| 恒溫晶振： | 日老化率優于5E-10 |
| 物理及環境參數 ： | 尺寸：110 x 80 x 16 mm 重量：300g 供電：5V DC 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 啟動<5W, 工作<3.6W |
| 16針牛頭插座定義： | 19.216M M-LVDS電平+ 29.216M M-LVDS電平- 361.2S M-LVDS電平+ 461.2S M-LVDS電平- 5GND 6GND 7TXD RS422+ 8TXD RS422- 9RXD RS422+ 10RXD RS422- 11RST 復位，低有效 12GND 13GPS_STATUS GPS鎖定標識 14GPS_LOCK 秒脈沖同步標識 15CLK_LOCK 10MHz鎖定標識 16CLK_HOLD 10MHz保持標識 |
| 工作模式： | GPS馴服、保持；2種工作方式自動切換 |
| GPS校頻精度： | ≤1E-12/日 |
| 保持精度 ： | GPS失效24小時后，頻率準確度：<2E-11； 1pps守時：<1us |
| GPS接收機 ： | 接收頻率：L1波段，C/A碼，12通道 定位精度：優于15m 定時精度：優于30ns （1σ） 捕獲時間：<1分鐘 |
| 銣振蕩器： | 內置進口銣振蕩器 日漂移：3E-12 秒穩定度：≤1E-11 平均無故障時間 20年 |
| 鋰電池： | 容量：8Ah（獨立工作4小時以上） 電池開關，一路 電池充放電按鈕，一路 |
| 物理及環境參數： | 尺寸：175mm X 168mm X 48mm 重量： <1.5Kg 輸入電壓： 5V DC 工作溫度：-10℃～+55℃（主機） -40℃～+75℃（天線） 存貯溫度：-25℃―+75℃ 濕度： 95％無冷凝 功耗：20W 標準配置 主機 1臺 5米磁性吸盤天線 1個 1米電源適配器1個 1米串口線 1根 1米頻率傳輸線1根 中文說明書 1本 |
配置清單：
HJ5442M-1-SGPS 時鐘模塊 1塊
30 CM MCX---SMA 轉接線 1個
5米SMA系統盤天線 1根
