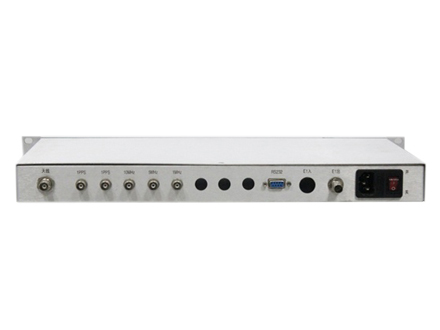

HJ5418-V2是泰福特電子研制的一款高精度、高可靠性同步時鐘產品。該時鐘將高穩定性銣振蕩器與GPS高精度授時、測頻及時間同步技術有機的結合在一起，使銣振蕩器輸出頻率馴服同步于GPS衛星銫原子鐘信號上，提高了頻率信號的長期穩定性和準確度，能夠提供銫鐘量級的高精度時間頻率標準，是通信廣電等部門替代銫鐘的高性價比產品。
HJ5418-V2輸出的1pps信號，是由銣振蕩器頻率信號分頻得到的，并且同步于GPS輸出的UTC時間，同時能夠克服GPS接收機秒脈沖信號跳變帶來的影響，是真正復現的“UTC時間基準”。當GPS失鎖或出現異常不可用時，系統能夠智能判別，切換到銣鐘進行守時，繼續提供高可靠性的時間頻率信號。
HJ5418-V2溯源同步到GPS衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418-V2非常適合應用于SDH數字同步網的1，2級節點時鐘，為電力、電信、廣電、時統、計量校準、雷達設備等提供高精度的時間和頻率基準。
主要特點:
內置進口銣振蕩器
日平均頻率準確度<1×10p-12p
時間實時顯示
馴服、保持自動切換
GPS失鎖后依靠銣鐘高精度守時
低相噪頻率信號輸出
測頻精度<2×10P-12P/天
具備TRAIM算法的GPS接收機
技術參數：
| 輸出信號: | 10MHz 6路，BNC接口，50Ω正弦波， 輸出幅度： 12dBm±1dB 準 確 度： ≤1E-12（開機48小時以后，GPS鎖定狀態，24小時平均準確度） 保持精度： ≤5E-12（斷開GPS且溫度變化小于5℃，24小時后） 開機特性： 加電5分鐘： ≤5E-10 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩 定 度： ＜6 E -10/1ms ＜1 E -10/10ms ＜6 E -11/100ms ＜1 E-11/1s ＜5 E-12/10s ＜3 E-12/100s ＜1 E-12/日（GPS鎖定） 相位噪聲： ≤ -90dBc/Hz @10Hz ≤-120dBc/Hz @100Hz ≤-140dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失 真： 諧 波：≤-50dBc 非諧波：≤-100dBc 5MHz 1路，與10MHz同源 |
| 1PPS秒脈沖: | 2路，BNC，TTL電平，輸出阻抗50Ω 同步精度：<100ns 脈沖寬度：500ms 上升沿： <10ns 抖動： <1ns 當GPS鎖定時，秒脈沖與GPS同步 當GPS失鎖時，由內置銣原子頻標保持 |
| TOD信息: | 1路，DB-9 Female，GPGGA、GPRMC語句GPS信息 波特率：9600，數據位：8，奇偶校驗：NULL，停止位：1 |
| 液晶顯示: | 液晶屏顯示年月日時分秒和GPS工作狀態 |
| 指示燈顯示: | 電源、GPS、銣鎖、輸出 |
| 工作模式: | GPS馴服、保持；2種工作方式自動切換 |
| GPS校頻精度: | GPS失效24小時后，頻率準確度：<1E-11；1pps守時：<1us GPS接收機 接收頻率：L1波段，C/A碼，12通道 定位精度：優于15m（1σ） 定時精度：優于50ns 捕獲時間：<2分鐘 具備位置保持功能，TRAIM算法 |
| 銣振蕩器： | 內置進口銣振蕩器 日漂移：3E-12 秒穩定度：≤1E-11 平均無故障時間 20年 |
| 物理及環境參數: | 尺寸： 1U機箱435×44×240mm 重量： <3Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： <50W |
配置清單：
主機 1臺
30米高靈敏度授時天線 1個
安裝支架 1套
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件:
10MHz、5MHz、1MHz多路擴展輸出
2.048MHz 、E1信號多路擴展
IRIG-B(DC)、IRIG-B(AC)碼多路擴展輸出
NTP網絡時間服務接口
OCXO高穩晶振熱冗余備份
內置GPS/GLONASS雙系統板
內置北斗授時接收機備份
內置超高穩定度銣振蕩器（標準偏差可達10ns同步精度）
HJ5418-V2M模塊化產品（易于集成）
HJ5418-V2B便攜式機箱 220 X 100 X 280 mm;
避雷器、50米、80米、100米等加長天線電纜
可按客戶需求定制，輸出485、422等信息；供電方式可選48V、24V、12V等冗余供電
