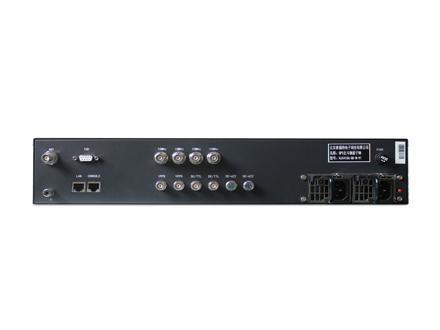

HJ5418A-BD-N是泰福特電子研制的一款高精度、高可靠性同步時鐘產品。該時鐘將高穩定性銣振蕩器與GPS北斗高精度授時、測頻及時間同步技術有機的結合在一起，使銣振蕩器輸出頻率馴服同步于GPS及北斗衛星銫原子鐘信號上，提高了頻率信號的長期穩定性和準確度，能夠提供銫鐘量級的高精度時間頻率標準，是通信廣電等部門替代銫鐘的高性?xún)r(jià)比產品。
HJ5418A-BD-N輸出的1pps信號，是由銣振蕩器頻率信號分頻得到的，并且同步于衛星輸出的UTC時間，同時能夠克服GPS北斗接收機秒脈沖信號跳變帶來的影響，是真正復現的“UTC時間基準”。當GPS北斗失鎖或出現異常不可用時，系統能夠智能判別，切換到銣鐘進行守時，繼續提供高可靠性的時間頻率信號。
HJ5418A-BD-N溯源同步到衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418非常適合應用于SDH數字同步網的1，2級節點時鐘，為電信、廣電、時統、計量校準、雷達設備等提供高精度的時間和頻率基準。
主要特點:
高可靠性、高冗余度：GPS衛星、北斗衛星冗余組合授時
內置高性能進口銣振蕩器
平均頻率準確度<1×10-12
馴服、保持自動切換
GPS、北斗失鎖后依靠銣鐘高精度守時
低相噪頻率信號輸出
高精度授時型GPS接收機，時間同步精度優于±20ns
接口豐富，IRIG-B DC、AC碼、E1、2.048MHz等多種信號輸出
MTBF大于80000小時
技術參數：
| 輸出信號: | 10MHz 4路，輸出幅度： 12dBm±1dB 準確度：≤1E-12（GPS鎖定狀態，24小時平均值） 保持精度：≤5 E-12（斷開GPS且溫度變化小于5℃，24小時內平均準確度） 開機特性： 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩 定 度： ＜6 E -10/1ms ＜1 E -10/10ms ＜6 E -11/100ms ＜1 E -11/1s ＜5 E -12/10s ＜3 E -12/100s ＜1 E -12/日（GPS鎖定） 相位噪聲： ≤ -95dBc/Hz @1Hz ≤ -125Bc/Hz @10Hz ≤-130dBc/Hz @100Hz ≤-150dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失 真： 諧 波：≤-50dBc 非諧波：≤-100dBc 5MHz 1路，與10MHz同源 |
| 1PPS: | 2路，BNC，TTL電平，50Ω 時間同步精度：優于±20ns（GPS鎖定24小時后，與同類設備對比時差） 上升沿： <10ns 抖動： <1ns |
| IRIG-B DC碼: | 2路，BNC，TTL 電平 |
| IRIG-B DC碼: | 2路，XS8三芯航插，RS-422A電平 |
| IRIG-B AC碼: | 2路，XS8三芯航插 |
| TOD接口，GPS狀態，系統信息: | 1路，DB-9，9600-N-8-1，GPS、系統狀態信息 |
| 網絡接口: | 1路，RJ45，支持NTP網絡對時及SNMP網絡協議 |
| 2.048MHz: | 4路，BNC，方波 準確度： <1E-12（GPS鎖定狀態，24小時平均值） 漂移產生： 符合ITU-T建議G.811的要求 抖動產生： ≤20ns（峰-峰值） |
| 2.048Mb/s (E1) | 4路，BNC接口 線路碼型HDB3 波形：符合ITU-T G.703 脈沖幅度：標稱2.37V±0.237V 基到峰 驅動能力：滿足ITU-T G.703 負載阻抗：75Ω 抖動性能：符合ITU G.823 |
| 顯示: | 指示燈：電源、GPS、1PPS、鎖定 液晶屏顯示：年月日時分秒和GPS工作狀態 |
| GPS接收機: | 12并行通道GPS接收機 接收L1,C/A碼信號-1575.42MHz 定時精度：優于50ns 捕獲時間：小于2分鐘 |
| 北斗接收機: | 同時處理雙通道6個波束數據 1pps時鐘鎖定時間：<5分鐘 單向授時精度 (1PPS)：<100ns |
| 物理及環境參數: | 尺寸： 2U機箱447×89×300mm 重量： <6Kg 電源： 220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃ 濕度： 95％無冷凝 功耗： 80W |
配置清單：
主機 1臺
高靈敏度授時天線 1個
30米電纜 1根
安裝支架 1套
1米電源線 1根
1米串口線 1根
中文說明書 1本
選件：
Opt-GG：Glonass參考源
